0,02 mm
Scan-Auflösung
Farbplot
visuelle Auswertung
Zeiss
Inspect Software
24 h
Angebot garantiert
Problem
Gefertigtes Bauteil
weicht vom CAD ab?
Nach der Fertigung stellt sich oft die Frage: Entspricht das Bauteil wirklich dem CAD-Modell? Klassische Sichtprüfung reicht nicht aus, manuelle Messungen sind aufwendig und teuer.
Mit der 3D Scan Inspektion prüfen Sie das gesamte Bauteil auf einmal. Keine Einzelpunkte, kein Messprotokoll von Hand, sondern ein vollständiger visueller Soll-Ist-Vergleich als Farbplot.
📐
Maßabweichung nach Fertigung
🔄
Abnahme beim Lohnfertiger
🔍
Serienkontrolle Wiederholteile
Prozess
3D Scan Inspektion in
drei Schritten
01
📦
Bauteil scannen
Das gefertigte Bauteil wird vollständig mit einem hochauflösenden 3D-Scanner erfasst. Punktwolke mit bis zu 0,02 mm Auflösung.
02
🔗
Scan gegen CAD ausrichten
Der Scan wird mit professioneller Inspektionssoftware auf das CAD-Referenzmodell ausgerichtet. Best-Fit Ausrichtung oder auf Referenzflächen.
03
🎨
Farbiger Auswertungsbericht
Farbplot-Auswertung zeigt alle Abweichungen auf einen Blick. Grün, Gelb, Rot nach Ihrer Toleranzvorgabe. PDF-Bericht inklusive.
Farbplot verstehen
Was bedeuten
die Farben im Farbplot?
Die visuelle Abweichungsanalyse kodiert jede Stelle der Bauteiloberfläche farblich. So erkennen Sie auf den ersten Blick, wo Handlungsbedarf besteht.
Dunkelrot
Starke positive Abweichung. Deutlich zu viel Material. Weit außerhalb der Toleranz.
Rot / Orange
Positive Abweichung. Zu viel Material. Dieser Bereich liegt außerhalb der definierten Toleranz.
Gelb
Toleranzgrenze erreicht. Leichte positive Abweichung. Das Bauteil ist noch zulässig, aber grenzwertig.
Grün
Innerhalb der Toleranz. Das Bauteil entspricht dem CAD-Modell. Kein Handlungsbedarf.
Türkis / Cyan
Toleranzgrenze erreicht. Leichte negative Abweichung. Zu wenig Material, grenzwertig.
Blau / Dunkelblau
Negative Abweichung. Zu wenig Material. Dieser Bereich liegt außerhalb der definierten Toleranz.
Praxisbeispiele
Echte Soll-Ist-Vergleiche
aus unserer Praxis
Zwei reale Beispiele wie ein 3D Scan Vergleich in der Praxis aussieht.

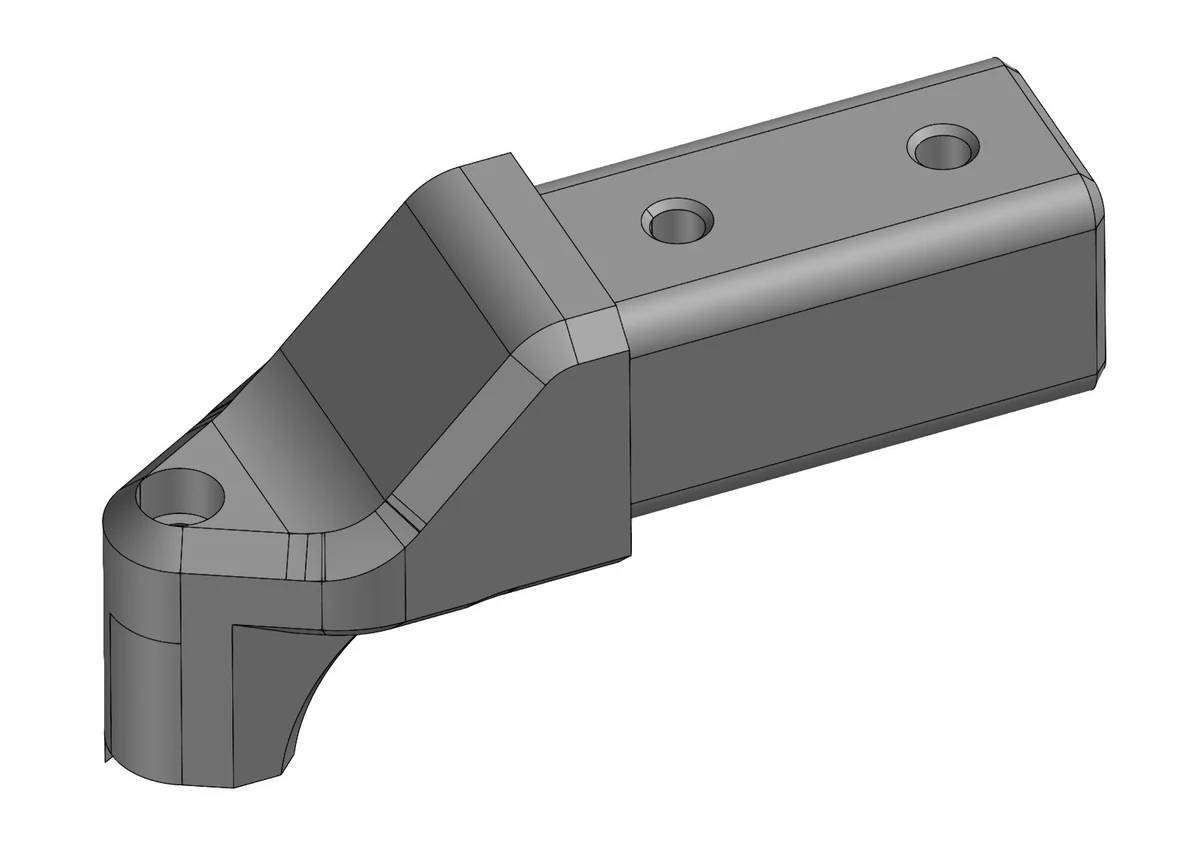

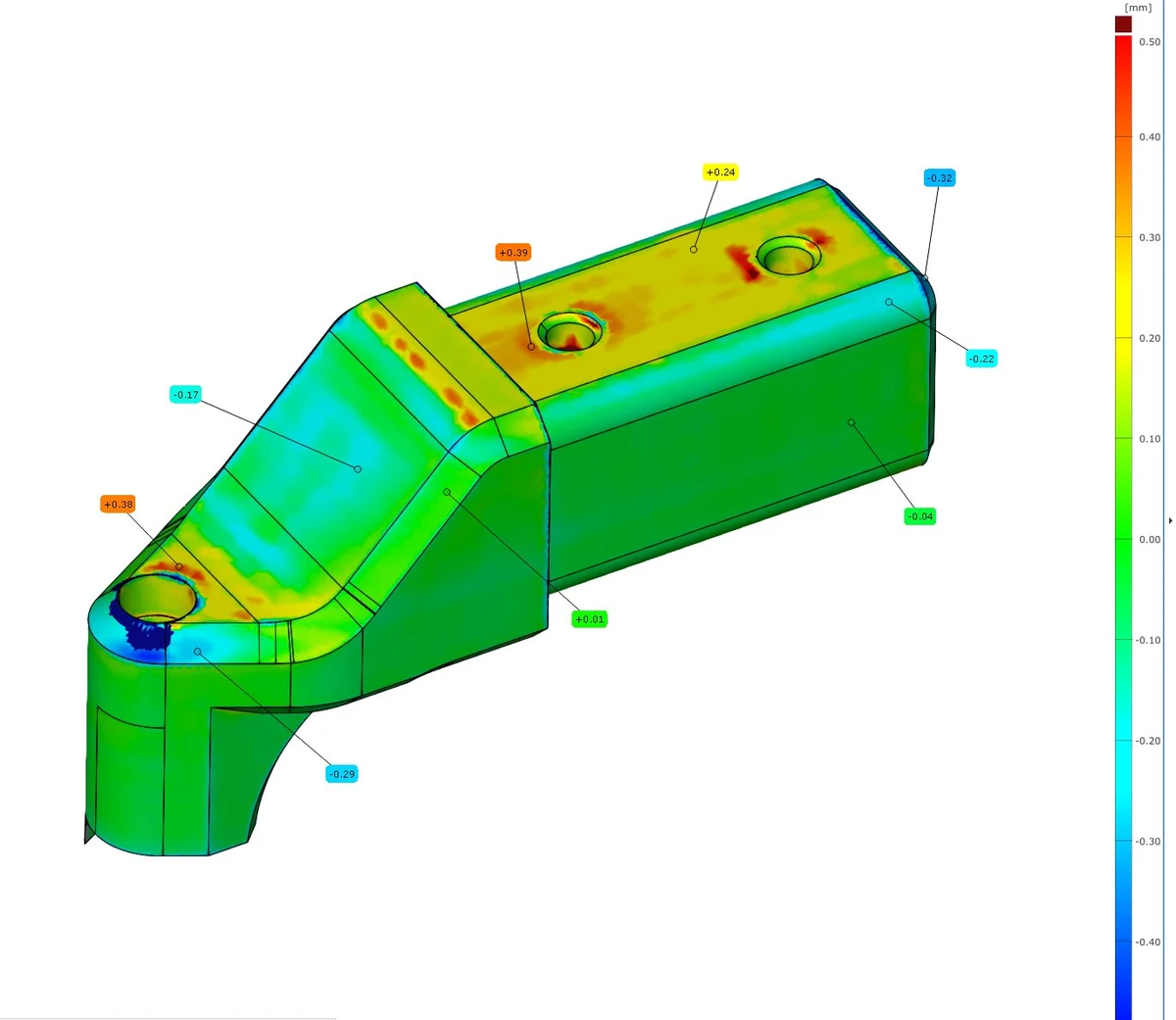

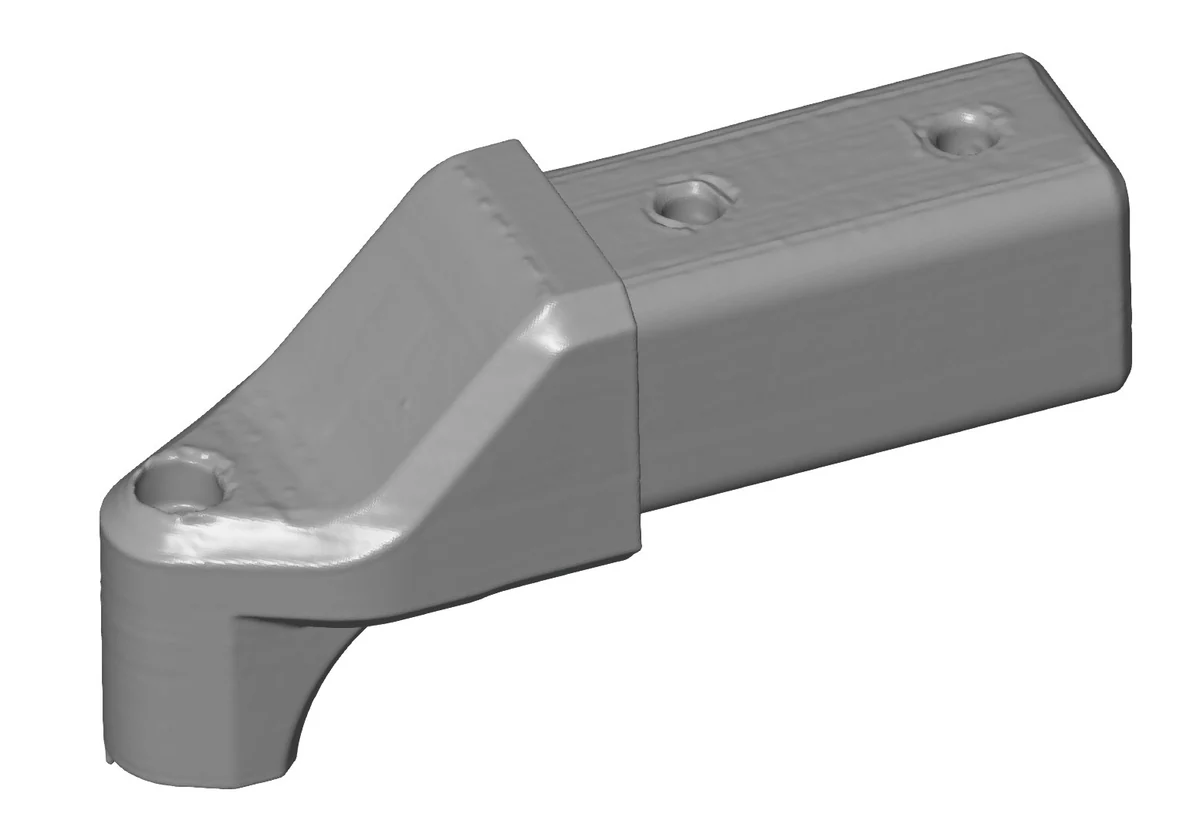

Beispiel 1: Fraesbauteil Maschinenbau

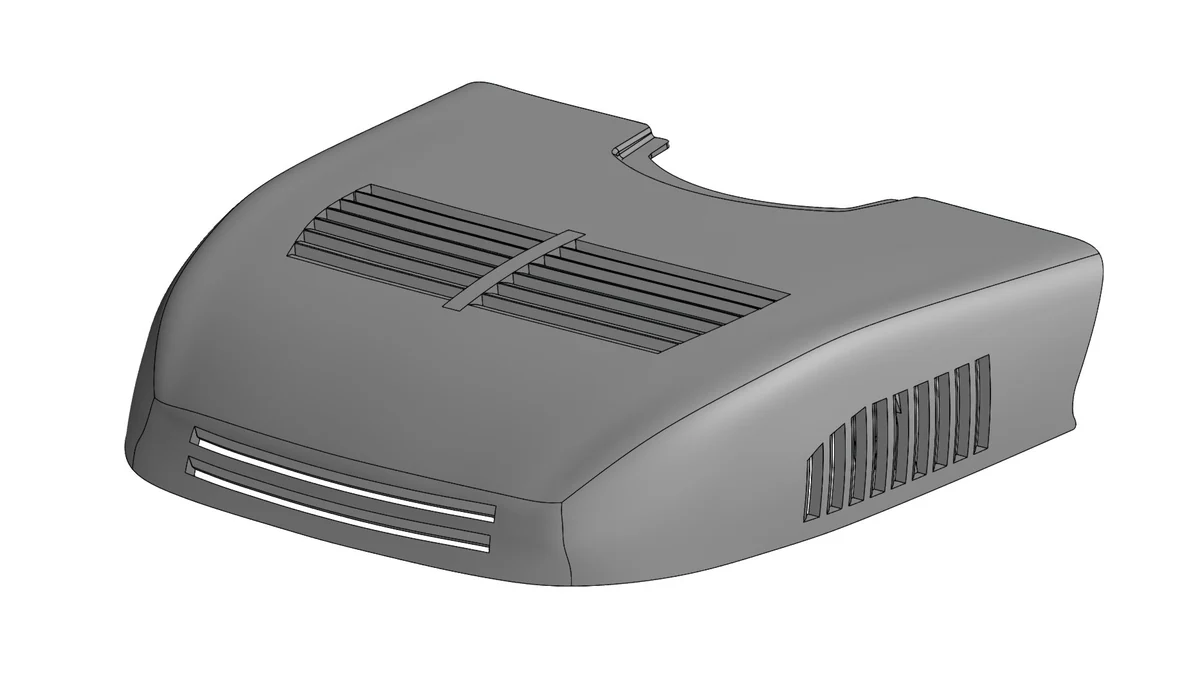

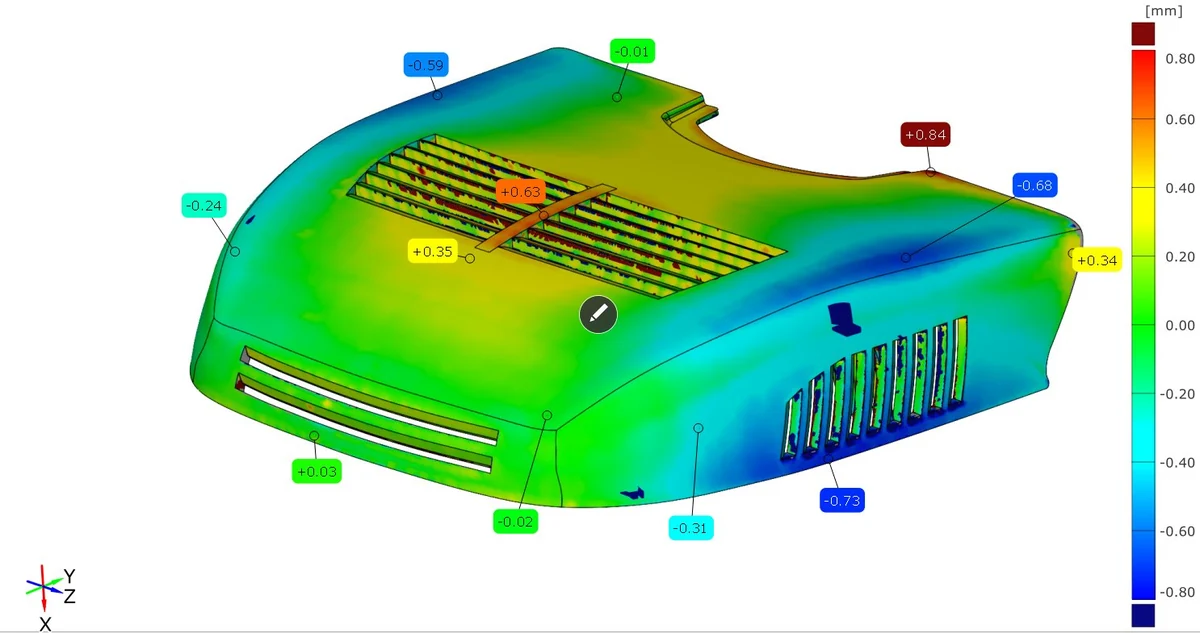

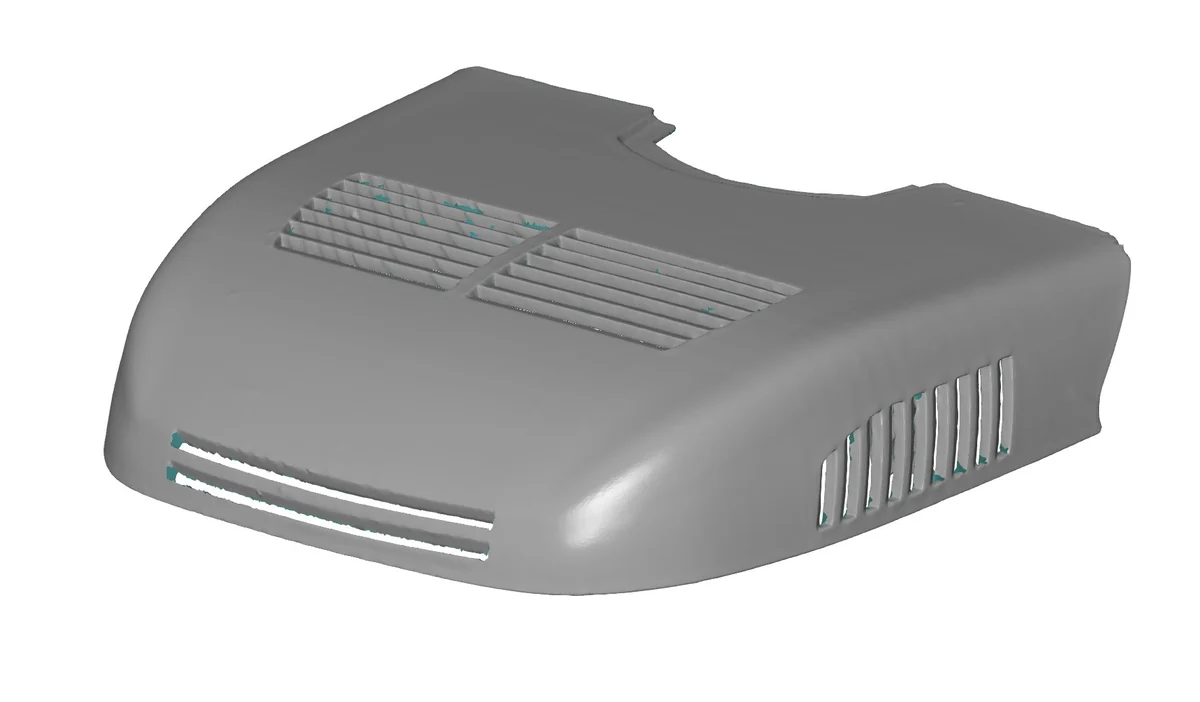

Beispiel 2: Sensorabdeckung Kunststoff
Anwendungen
Typische Einsatzbereiche
der 3D Scan Inspektion
✅
Qualitätssicherung
Prüfen ob gefertigte Bauteile dem CAD-Modell entsprechen, vor dem Einbau oder der Auslieferung.
🤝
Abnahmeprüfung
Abnahme von Zulieferteilen und Lohnfertigungsergebnissen. Farbplot als Nachweis.
🏭
Lohnfertigung prüfen
Geometrischer Vergleich von CNC-gefertigten Teilen gegen das Originalmodell.
🔁
Serienkontrolle
Wiederholteile aus laufender Produktion stichprobenartig prüfen. Schnell, günstig, dokumentiert.
Warum STM 3D Solutions
Schnell, flexibel und
ohne Wartezeit
Klassische Messdienstleister haben lange Wartezeiten, hohe Mindestkosten und feste Laborstrukturen. Wir sind anders: mobil, schnell und direkt auf Ihre Anfrage ausgerichtet.
Anfrage stellen →⚡
Schnelle Bearbeitung
Kein langer Vorlauf. Angebot in 24 Stunden, Auswertung in wenigen Werktagen.
💶
Kostengünstig
Kein teures Labor, kein aufwendiges Einspannen. Günstige Alternative zu klassischen Messdienstleistern.
🚐
Mobil vor Ort
Wir kommen zu Ihnen in ganz Baden-Württemberg. Kein Transport empfindlicher Bauteile nötig.
📄
Klarer Bericht
Farbplot-Auswertung als PDF. Verständlich für Konstrukteure, Einkäufer und Qualitätsverantwortliche.
Servicegebiet
3D Inspektion in
Baden-Württemberg
Mobiler Bauteil Soll-Ist-Vergleich direkt bei Ihnen vor Ort in ganz Baden-Württemberg. Bauteil Soll-Ist-Vergleich Stuttgart, Tübingen, Ulm und Umgebung sind unser Kerngebiet. DACH-weit per Versand.
🚐
Mobiler Vor-Ort-Scan in BW
Wir kommen zu Ihnen. Kein Versandrisiko, keine Ausfallzeit.
🏭
Studio-Scan in Bierlingen
Bauteil bringen oder einsenden, für kleinere bis mittlere Komponenten.
📦
Versand-Service DACH-weit
Bundesweit und auf Anfrage international. Sicher verpackt und schnell bearbeitet.
FAQ
Häufige Fragen zur
3D Inspektion
Weitere Fragen? Kontaktieren Sie uns direkt. Wir antworten innerhalb von 24 Stunden.
Jetzt anfragen →Ein Soll-Ist-Vergleich ist die digitale Gegenüberstellung eines gefertigten Bauteils mit dem ursprünglichen CAD-Modell. Das Bauteil wird gescannt, der Scan gegen das CAD-Modell ausgerichtet und Abweichungen werden farblich sichtbar gemacht. So erkennen Sie auf einen Blick, wo das Bauteil innerhalb oder außerhalb der Toleranz liegt.
Unser 3D-Scanner arbeitet mit bis zu 0,02 mm Auflösung. Die visuelle Abweichungsanalyse mit professioneller Inspektionssoftware zeigt Abweichungen im Zehntel-Millimeterbereich zuverlässig an. Für eine gesetzlich vorgeschriebene Erstmusterprüfung ist ein kalibriertes Labor notwendig. Für Qualitätssicherung, Abnahmen und Serienkontrolle ist unsere Methode in vielen Fällen vollkommen ausreichend.
Der Farbplot ist eine farbige Darstellung der gesamten Bauteiloberfläche. Die Farben zeigen Richtung und Stärke der Abweichung: Rot und Dunkelrot bedeuten zu viel Material (positive Abweichung). Grün steht für innerhalb der Toleranz. Türkis und Blau bedeuten zu wenig Material (negative Abweichung). So erkennen Sie auf einen Blick wo Handlungsbedarf besteht, ohne Messtabellen lesen zu müssen.
Immer dann, wenn Sie prüfen wollen ob ein gefertigtes Bauteil dem CAD-Modell entspricht. Typische Situationen: Abnahme nach Lohnfertigung, Qualitätssicherung vor dem Einbau, Serienkontrolle bei Wiederholteilen oder Reklamationsfall beim Lieferanten. Auch für den Vergleich reparierter Bauteile gegen den Originalzustand ist der Soll-Ist-Vergleich ideal.
Die klassische Koordinatenmesstechnik misst einzelne Punkte sehr präzise und ist ideal für Toleranzprüfungen nach Norm. Unsere 3D Scan Inspektion erfasst die gesamte Bauteiloberfläche und liefert einen visuellen Gesamteindruck. Sie ist deutlich schneller, flexibler und kostengünstiger. Kein Messraum, keine Wartezeit, kein aufwendiges Einspannen. Soll-Ist-Vergleich ohne Messraum ist unser Kernvorteil.
Ja, problemlos. Sie verpacken das Bauteil sicher und senden es per Post oder Kurier an uns. Wir scannen es in unserem Studio in Bierlingen und liefern den Auswertungsbericht innerhalb weniger Werktage digital. Für größere oder empfindliche Teile kommen wir auch zu Ihnen.
Sie erhalten einen farbigen Auswertungsbericht als PDF. Dieser enthält den Farbplot der gesamten Bauteiloberfläche, ein Abweichungsdiagramm, eine Zusammenfassung der kritischen Bereiche und eine Einschätzung ob das Bauteil innerhalb der definierten Toleranzen liegt. Auf Wunsch auch als 3D-Ansicht oder mit markierten Einzelpunkten.
Soll-Ist-Vergleich anfragen
Bauteil vorhanden, CAD-Modell liegt vor? Senden Sie uns eine kurze Beschreibung. Wir geben Ihnen innerhalb von 24 Stunden eine kostenlose Ersteinschätzung.
