Was ist Reverse Engineering?
Reverse Engineering ist der Prozess, bei dem man von einem realen Bauteil ausgeht und daraus ein digitales CAD-Modell erstellt. Man geht den umgekehrten Weg: nicht vom Plan zum Produkt, sondern vom Produkt zum Plan.
1. Der Mensch hat immer von der Natur abgeschaut
Reverse Engineering ist keine Erfindung des Industriezeitalters. Es ist eine Praxis so alt wie die Menschheit selbst. Unsere frühen Vorfahren beobachteten den Flug des Falken, stellten Pfeil und Bogen her und kopierten so das Prinzip des Fluges. Sie studierten Tiere, Pflanzen und natürliche Strukturen um technische Probleme zu lösen. Die Natur war das erste Ingenieurbüro der Menschheit.
Leonardo da Vinci sezierte Vögel und analysierte ihren Flugapparat systematisch um eine Flugmaschine zu entwickeln. Er dekonstruierte ein natürliches System in seine Einzelteile, verstand das Prinzip dahinter und versuchte es technisch nachzubilden. Reverse Engineering, Jahrhunderte bevor der Begriff existierte.
Der Klettverschluss entstand durch die Beobachtung von Kletten. Der Hochgeschwindigkeitszug Shinkansen wurde nach dem Vorbild des Eisvogels neu geformt um den Knalleffekt beim Einfahren in Tunnel zu eliminieren. Der medizinische Ultraschall orientiert sich am Sonar von Fledermäusen und Delfinen, die sich mit Schallwellen ein Bild ihrer Umgebung machen. Das Grundprinzip ist über Jahrtausende dasselbe geblieben: Vorhandenes analysieren, das Prinzip verstehen, neu erschaffen.
Bionik und Reverse Engineering folgen demselben Grundprinzip: Das Vorhandene analysieren, das Prinzip verstehen, es neu erschaffen. Ob man einen Vogelflügel in eine Tragfläche oder ein Getriebebauteil in eine STEP-Datei überführt, der Denkansatz ist identisch.
2. Was bedeutet Reverse Engineering heute?
Der Begriff Reverse Engineering hat seinen Ursprung im Maschinenbau, wo zum Zwecke der Konkurrenzanalyse oder zur Verbesserung eigener Produkte das Entschlüsseln von Entwürfen aus fertigen Produkten weit verbreitet war. Heute bezeichnet er allgemein den Prozess, von einem vorhandenen physischen Objekt zu einem digitalen Modell zu gelangen.
Im modernen Maschinenbau bedeutet das konkret: Ein Bauteil ohne Zeichnung wird per 3D-Scan vollständig erfasst, die Geometrie digital aufbereitet und als parametrisches CAD-Modell in STEP oder IGES ausgegeben. Das Ergebnis ist direkt nutzbar für Fertigung, Simulation oder 3D-Druck.
"Reverse Engineering ist der Prozess, bei dem ein ausreichendes Verständnis für ein Produkt auf Designebene erlangt wird, um dessen Wartung, Verbesserung oder Ersatz zu unterstützen."
3. Wo wird Reverse Engineering eingesetzt?
Reverse Engineering findet überall dort Anwendung, wo physische Objekte rekonstruiert oder wiederhergestellt werden müssen und keine Konstruktionsunterlagen vorhanden sind.
Maschinenbau und Industrie
Der Kernbereich des industriellen Reverse Engineering. Wenn der ursprüngliche Hersteller nicht mehr existiert, Konstruktionszeichnungen verloren gegangen sind oder Bauteile nie digital dokumentiert wurden, ist Reverse Engineering die wirtschaftlich sinnvollste Möglichkeit ein Teil zu rekonstruieren. Besonders relevant für Instandhaltungsabteilungen, Lohnfertiger und Betriebe mit älteren Maschinen. Typische Anwendungen: Ersatzteile für Altmaschinen, Werkzeugbauteile ohne Zeichnung, Sondermaschinen aus den 1970er bis 1990er Jahren.
Automotive
Karosserieteile, Formwerkzeuge und Anbauteile werden digitalisiert für Qualitätssicherung, Retrofit und Ersatzteilversorgung. Bei Oldtimer-Restaurierungen werden Karosserieteile die nicht mehr lieferbar sind gescannt und nachgefertigt. Im Motorsport dient der Scan als Ausgangspunkt für konstruktive Verbesserungen an Aerodynamik und Gewicht.
Luft- und Raumfahrt
Turbinenschaufeln, Triebwerkskomponenten und Strukturbauteile werden per Reverse Engineering rekonstruiert und dokumentiert. Besonderheit in diesem Bereich: Alle rekonstruierten Teile müssen behördlich zugelassen werden. Reverse Engineering liefert die präzise digitale Dokumentation als Grundlage für Zulassungsverfahren.
Gutachten und Schadensanalyse
Ein beschädigtes oder verunfalltes Bauteil wird vor der Demontage vollständig gescannt. Der digitale Zustand ist damit dauerhaft dokumentiert und kann jederzeit reproduziert und analysiert werden. Besonders relevant bei Produkthaftungsfragen, Versicherungsgutachten und Unfallrekonstruktionen, wo der ursprüngliche Zustand eines Bauteils dauerhaft dokumentiert festgehalten werden sollte.
Medizintechnik
Implantate, Prothesen und OP-Instrumente werden digital erfasst um sie patientenspezifisch anzupassen oder zu verbessern. Historische Implantate ohne Dokumentation können so rekonstruiert werden. Auch individuelle Anpassungen von Orthesen und Prothesen an die Körpergeometrie des Patienten sind ein wachsendes Anwendungsfeld.
Architektur und Denkmalpflege
Historische Gebäude, Fassadenelemente und Ornamente werden vollständig gescannt und digital dokumentiert. Das Ergebnis dient als Grundlage für Restaurierungen und als dauerhaftes digitales Archiv, das auch bei physischen Schäden erhalten bleibt.
Energie und Anlagenbau
Pumpen, Ventile, Turbinengehäuse und Rohrleitungssysteme in bestehenden Anlagen werden digitalisiert. Besonders relevant wenn Anlagen aus einer Zeit stammen, in der keine CAD-Daten existierten, und Modernisierungen oder Erweiterungen geplant werden.
4. Vorteile gegenüber klassischer Messtechnik
Warum ist 3D-Scan basiertes Reverse Engineering der traditionellen händischen Vermessung überlegen?

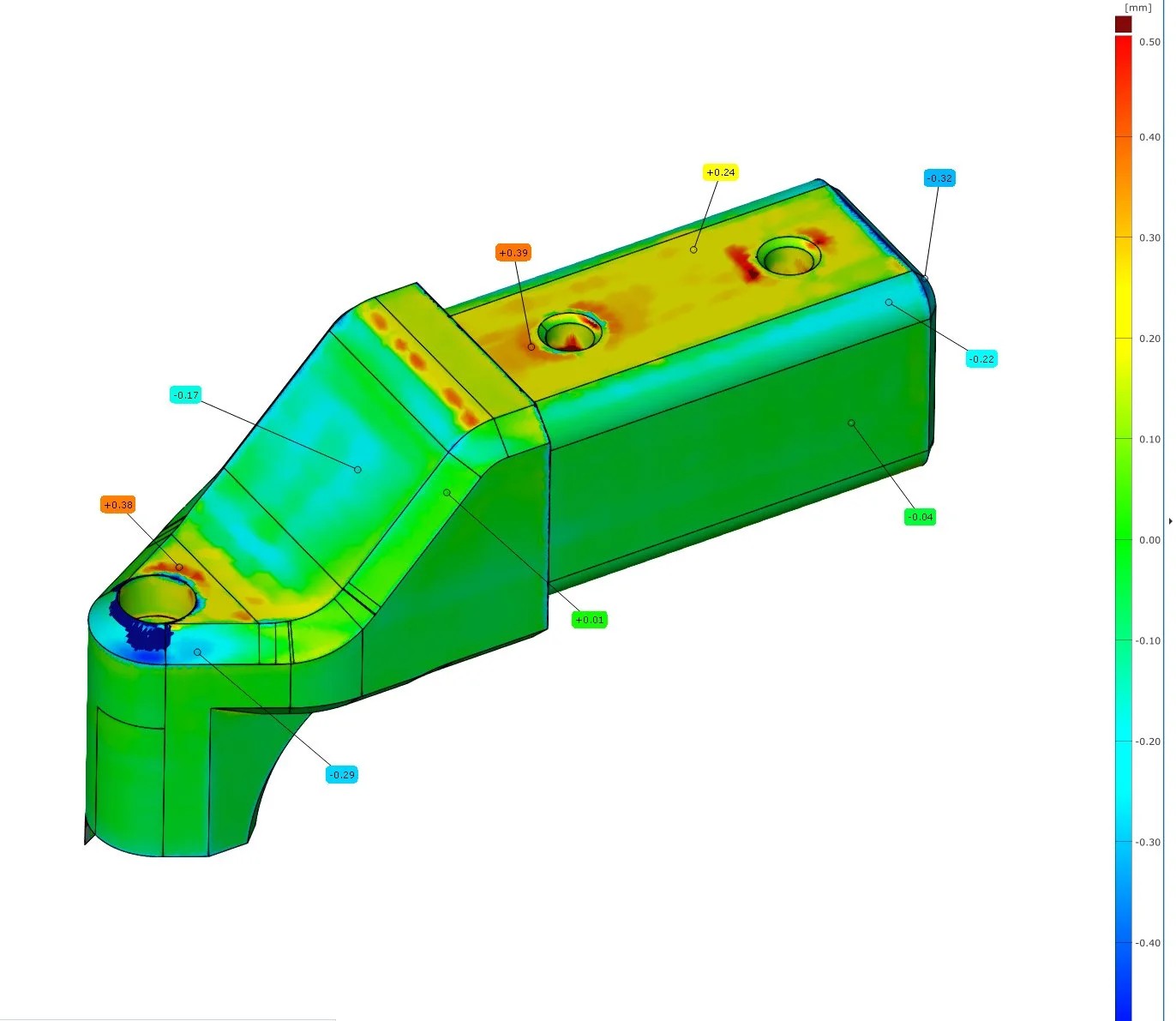

Vollflächig statt Einzelpunkte
Klassische Koordinatenmesstechnik misst ausgewählte Punkte. Der 3D-Scan erfasst die gesamte Oberfläche mit Millionen von Messpunkten gleichzeitig.
Deutlich schneller
Ein Bauteil das händisch Stunden dauert wird in Minuten vollständig gescannt. Die Daten stehen sofort für die Weiterverarbeitung bereit.
Mobiler Einsatz
Kein Messraum nötig. Der Scanner kommt zur Maschine, nicht umgekehrt. Einsatz direkt an der Anlage, beim Kunden vor Ort möglich.
Komplexe Geometrien
Freiformflächen, organische Formen und Hinterschneidungen die händisch nicht messbar sind werden vollständig und präzise erfasst.
Reproduzierbar
Der digitale Scan kann jederzeit neu ausgewertet werden. Das Bauteil muss nicht erneut vermessen werden, selbst wenn es später nicht mehr verfügbar ist.
5. Wie funktioniert Reverse Engineering? Der Prozess Schritt für Schritt
Vom realen Bauteil zum fertigungsfähigen CAD-Modell. Bei STM 3D Solutions setzen wir auf 3D-Scan-basiertes Reverse Engineering. Für eine ausführliche Erklärung der Scan-Technologie empfehlen wir unsere Wissensseite Was ist ein 3D-Scan?
6. Wann braucht man Reverse Engineering im Maschinenbau?
Es gibt typische Situationen im Maschinenbau, in denen Reverse Engineering die wirtschaftlich sinnvollste Lösung ist.
7. Was bekomme ich als Ergebnis?
Je nach Anforderung liefern wir unterschiedliche Ausgabeformate. Hier eine Übersicht welches Format für welchen Zweck geeignet ist.
Universelles CAD-Format für Fertigung, Simulation und CAM. Parametrisch, editierbar, von allen CAD-Systemen lesbar. Empfehlung für die meisten Maschinenbauanwendungen.
Älteres Austauschformat, kompatibel mit nahezu allen CAD-Systemen. Sinnvoll wenn ältere Software eingesetzt wird.
Für 3D-Druck und Visualisierung. Kein parametrisches Modell, nicht editierbar. Geeignet wenn das Bauteil gedruckt werden soll.
Für Visualisierung, VR und AR. Ähnlich wie STL, aber mit Texturinformationen. Geeignet für digitale Präsentationen.
Rohdaten der Erfassung. Als Basis für eigene Weiterverarbeitung oder wenn das Bauteil nur dokumentiert werden soll.
8. Reverse Engineering oder Neukonstruktion?
Beide Wege führen zum Ziel. Die Wahl hängt von der Ausgangssituation ab.
| Situation | Reverse Engineering | Neukonstruktion |
|---|---|---|
| Bauteil vorhanden, keine Zeichnung | ✅ Ideal | ❌ Sehr Aufwändig |
| Schnelle Lösung gefragt | ✅ Schneller | ⚠️ Aufwändiger |
| Bauteil optimieren | ✅ Als Ausgangspunkt | ✅ Möglich |
| Völlig neues Produkt entwickeln | ❌ Nicht geeignet | ✅ Richtige Wahl |
| Bauteil stark verschlissen | ⚠️ Eingeschränkt | ✅ Empfohlen |
| Kosten minimieren | ✅ Günstiger | ⚠️ Teurer |
9. Häufige Fragen zu Reverse Engineering
Verfasst von Julius Wagner, STM 3D Solutions
