Reverse Engineering · Flächenrückführung · Scan to CAD · Baden-Württemberg

Reverse Engineering & Flächenrückführung
Parametrische CAD-Modelle aus realen Bauteilen

Parametrische CAD-Rekonstruktion für Retrofit, Ersatzteile und industrielle Anwendungen in Baden-Württemberg.

Fehlen CAD-Daten für ein Maschinenteil?
Ist ein Ersatzteil nicht mehr verfügbar?
Müssen bestehende Komponenten digital rekonstruiert werden?

STM 3D Solutions ist Ihr 3D Scan Dienstleister für Reverse Engineering und Flächenrückführung in Baden-Württemberg. Wir digitalisieren Bauteile und erstellen parametrische CAD-Modelle für Fertigung, Simulation, CAM und technische Dokumentation. Scan to CAD aus einer Hand.

Reverse Engineering CAD-Modell aus realem Maschinenbauteil – STM 3D Solutions
✓
Ergebnis
Parametrisches STEP-Modell
0,02 mm
Scan-Genauigkeit
Parametrisch
editierbare CAD-Modelle
STEP/IGES
alle Formate
24 h
Angebot garantiert
Problem

Scan to CAD:
Bauteil vorhanden, aber keine CAD-Daten?

In vielen Bestandsanlagen existieren keine aktuellen CAD-Daten mehr. Ersatzteile sind nicht mehr lieferbar oder nur mit langen Lieferzeiten verfügbar.

Mit unserer Reverse Engineering Dienstleistung rekonstruieren wir reale Maschinenteile auf Basis eines vorhandenen Musters oder eines 3D-Scans. Das Ergebnis ist kein reines STL-Mesh, sondern ein konstruktiv sauberes, parametrisches CAD-Modell.

📂
Fehlende CAD-Daten
🔩
Keine Konstruktionsdaten vorhanden
🔄
Retrofit & Modernisierung

Scan to CAD Workflow

Punktewolke Bauteil Maschinenbau
1. Punktewolke
→

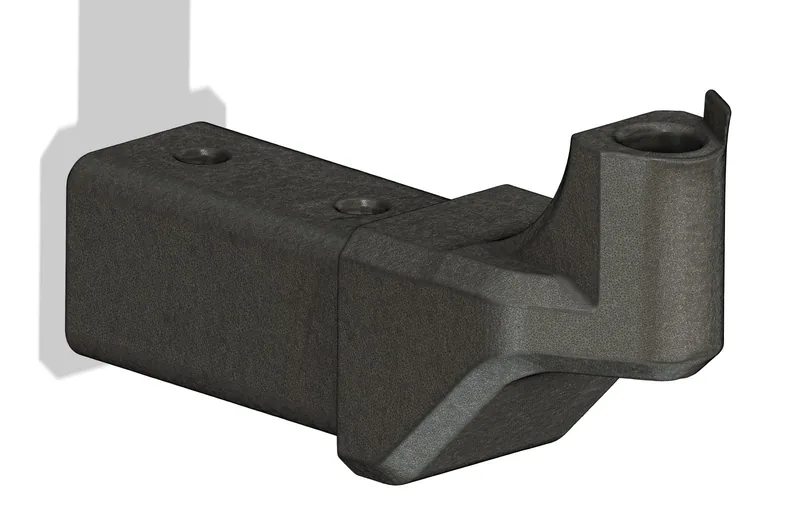

Mesh Bauteil Maschinenbau
2. Mesh
→

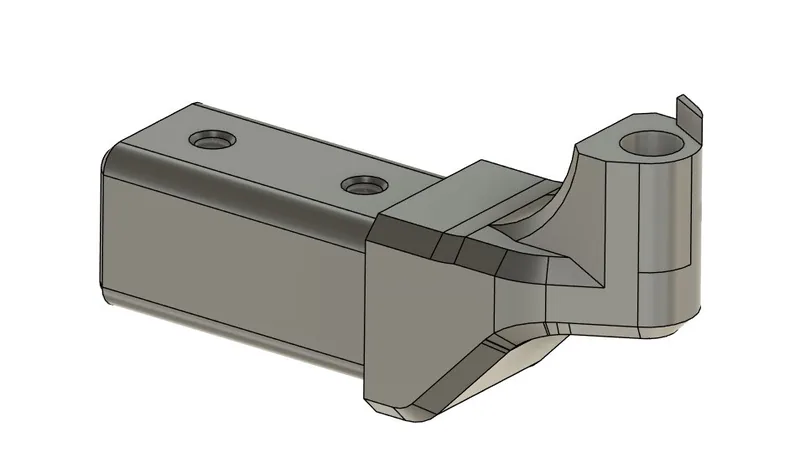

CAD Modell Bauteil STEP
3. CAD-Modell

Vom physischen Bauteil zur fertigen STEP-Datei

Prozess

Scan to CAD Prozess:
Vom Bauteil zum parametrischen CAD-Modell

01
Analyse
Identifikation von Funktionsflächen, Passungen und Toleranzen.
02
3D-Scan (optional)
Digitale Erfassung komplexer Geometrien mit hoher Genauigkeit.
03
CAD-Rekonstruktion
Flächen- oder Volumenmodellierung auf Basis der Scan-Daten, manueller Vermessung oder einer Kombination aus beidem.
04
Parametrische Struktur
Strukturierte und nachvollziehbare (saubere) Feature-Struktur für spätere Änderungen und Variantenbildung.
05
Datenübergabe
STEP, IGES, Parasolid oder natives CAD-Format.

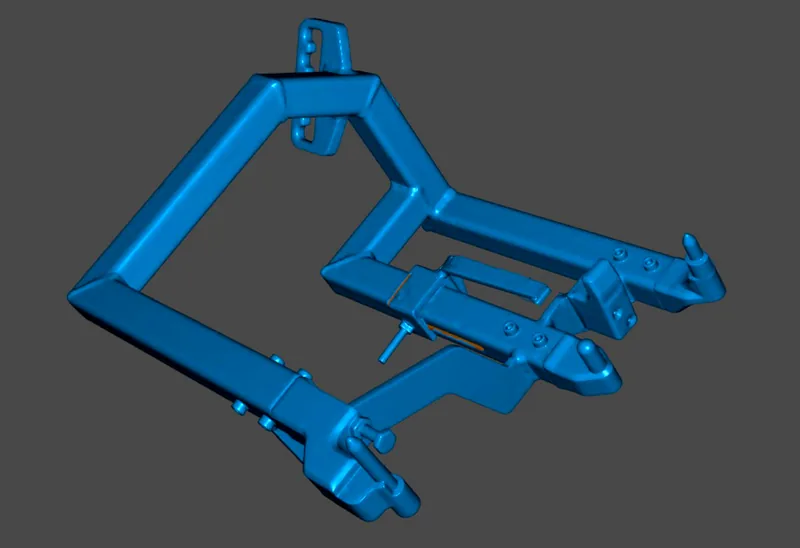

Schritt 1–2: 3D-Scan
Schritt 1–2: 3D-Scan
Hochauflösende Erfassung der Bauteilgeometrie

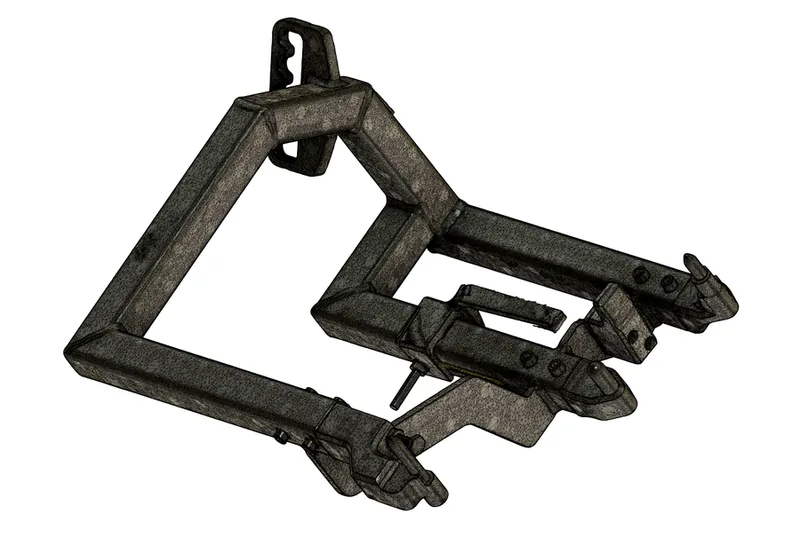

Schritt 3: Mesh-Verarbeitung
Schritt 3: Mesh-Verarbeitung
Aufbereitung der Punktwolke zum 3D-Mesh

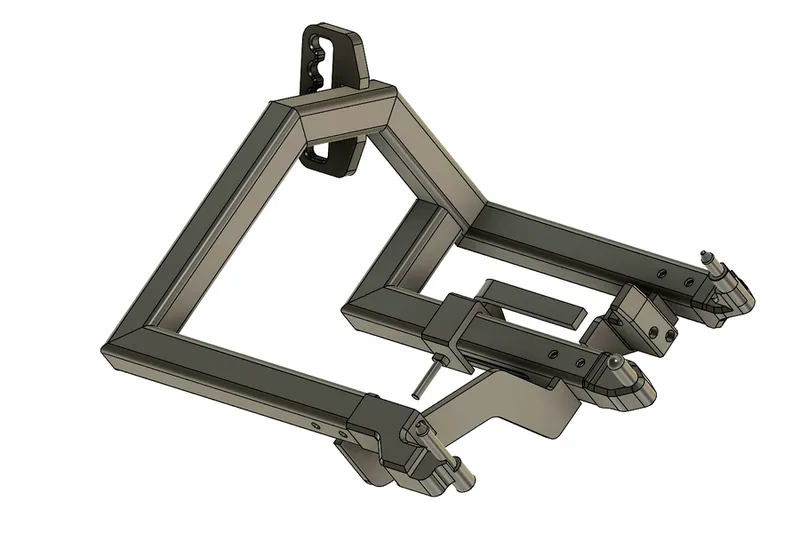

Schritt 4–5: CAD-Modell
Schritt 4–5: CAD-Modell
Fertiges parametrisches STEP-Modell

Echtes Projektbeispiel, Kranvorrichtung Maschinenbau

Anwendungen

Typische Anwendungen im
industriellen Umfeld

Unser Fokus liegt auf industriellen B2B-Projekten im Maschinenbau und der Fertigungsindustrie.

🔄

Grundlage für Retrofit

Rekonstruierte CAD-Geometrie als Basis für die Modernisierung und Umplanung bestehender Anlagen.

🏭

Digitalisierung alter Maschinenteile

Sondermaschinen und Anlagen ohne Dokumentation vollständig digital erfassen.

🔩

Rekonstruktion komplexer Geometrien

Aus physischem Bauteil direkt zum fertigungsgerechten parametrischen STEP-Modell.

📊

Vorbereitung für Simulation (FEA)

Parametrische CAD-Modelle für FEM- und CFD-Simulation, ohne Nacharbeit.

⚙️

CAM-Programmierung

Rekonstruierte Geometrie als Grundlage für CNC-Programmierung und Fertigung.

🔍

Qualitätssicherung & Soll-Ist-Vergleich

Gescanntes Bauteil gegen CAD-Referenz prüfen, für Abnahme und Dokumentation.

Was unterscheidet Uns

Warum parametrische CAD-Modelle
statt nur STL?

Viele Anbieter liefern nur STL
  • ✗Nicht parametrisch
  • ✗Schwer bearbeitbar
  • ✗Nur eingeschränkt fertigungstauglich
  • ✗Keine Feature-Struktur
  • ✗Simulation kaum möglich
↓ STL↓ Mesh
→
Wir liefern parametrische CAD-Modelle
  • ✓Vollständig änderbar
  • ✓Fertigungsgerecht
  • ✓Simulationstauglich
  • ✓Saubere Feature-Struktur
  • ✓Zukunftssicher dokumentiert
Scan to CAD, für Konstruktion, Simulation oder CAM
Ausgabeformate

Welche Dateiformate
liefern wir?

Scan to CAD, für Konstruktion, Simulation oder CAM in Ihrem gewünschten Format.

FormatIdeal fürBesonderheit
STEP (.stp)Universeller Datenaustausch, alle CAD-SystemeBranchenweit anerkannter Standard, step Datei erstellen lassen
IGES (.igs)Ältere CAD-Systeme, OberflächenmodelleHohe Kompatibilität mit Legacy-Software
Parasolid (.x_t)NX, SolidWorks, CATIA V5Verlustfreie Übertragung des Volumenmodells
STL3D-Druck, VisualisierungNur Oberfläche, als Ergänzung zum CAD-Modell
Natives FormatSolidWorks, CATIA, NX, Fusion 360Direktarbeit in Ihrer Software ohne Konvertierung
STEP (.stp)
Universeller Datenaustausch, alle CAD-Systeme
Branchenweit anerkannter Standard
IGES (.igs)
Ältere CAD-Systeme, Oberflächenmodelle
Hohe Kompatibilität mit Legacy-Software
Parasolid (.x_t)
NX, SolidWorks, CATIA V5
Verlustfreie Übertragung des Volumenmodells
STL
3D-Druck, Visualisierung
Nur Oberfläche, als Ergänzung zum CAD-Modell
Natives Format
SolidWorks, CATIA, NX, Fusion 360
Direktarbeit in Ihrer Software ohne Konvertierung
Kompatibilität

Wir liefern die fertigen CAD-Daten in allen gängigen Formaten. Diese sind direkt kompatibel mit allen verbreiteten CAD-Systemen:

SolidWorksCATIA V5/V6Siemens NXFusion 360PTC CreoAutodesk InventorANSYSHyperworksGeomagic

Kein Konvertierungsaufwand auf Ihrer Seite. Sie erhalten die Datei direkt in Ihrem gewünschten Format.

Servicegebiet

Reverse Engineering in
Baden-Württemberg

Wir unterstützen Unternehmen im Maschinenbau und der Fertigungsindustrie in der gesamten Region. Mobil vor Ort oder per Versand.

TübingenReutlingenRottenburgStuttgartBöblingenSindelfingenUlmKarlsruheFreiburgBodenseeSchwarzwaldDACH-Region
🚐
Mobiler Vor-Ort-Scan in BW
Wir kommen zu Ihnen. Kein Versandrisiko, keine Ausfallzeit.
📦
Versand-Service DACH-weit
Bundesweit und international, sicher verpackt, schnell bearbeitet.
⚡
Angebot in 24 Stunden
Kostenlose Ersteinschätzung und verbindliches Angebot innerhalb eines Werktags.
FAQ

Häufige Fragen zum
Reverse Engineering

Haben Sie weitere Fragen? Kontaktieren Sie uns direkt. Wir antworten innerhalb von 24 Stunden.

Jetzt anfragen →
Je nach Bauteil sind Genauigkeiten im Hundertstelmillimeterbereich möglich. Unser 3D-Scanner arbeitet mit bis zu 0,02 mm Auflösung.
Der Aufwand hängt von Geometrie, Komplexität und Toleranzanforderungen ab. Sie erhalten innerhalb von 24 Stunden eine kostenlose, unverbindliche Einschätzung.
Ja. Wir liefern konstruktiv saubere Modelle mit Feature-Struktur, keine reinen STL-Meshes. Das Modell ist direkt für Fertigung, Simulation und CAM nutzbar.
Ja, sofern keine Schutzrechte verletzt werden. Bei Unsicherheiten empfehlen wir, dies vorab zu prüfen.
Selbstverständlich. Alle Projekte werden vertraulich behandelt. Ein NDA kann jederzeit auf Wunsch abgeschlossen werden.
Flächenrückführung ist ein anderer Begriff für Reverse Engineering. Ein reales Bauteil wird gescannt und die Geometrie wird als parametrisches CAD-Modell rekonstruiert. Das Ergebnis ist eine direkt nutzbare STEP- oder IGES-Datei.
Ja, genau das ist unser Kerngeschäft. Sie senden uns das physische Bauteil, wir scannen es und liefern das fertige CAD-Modell. Keine Zeichnung nötig.

Jetzt unverbindlich anfragen

Sie haben ein Bauteil ohne CAD-Daten? Senden Sie Fotos oder eine kurze Beschreibung. Sie erhalten innerhalb von 24 Stunden eine realistische Einschätzung.

📍
